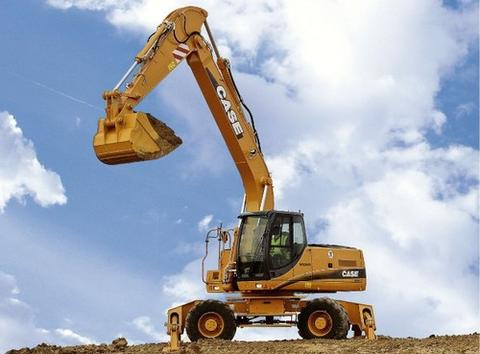

Manual de serviço Escavadeiras de rodas WX150, WX170 e WX200 PDF Inglês
DIVISÃO/SEÇÕES
Nº DA SEÇÃO Nº DE REFERÊNCIA
1 INFORMAÇÕES GERAIS Segurança, seção geral e configurações de torque padrão 1001
*Especificações (Escavadeiras de rodas) 1002

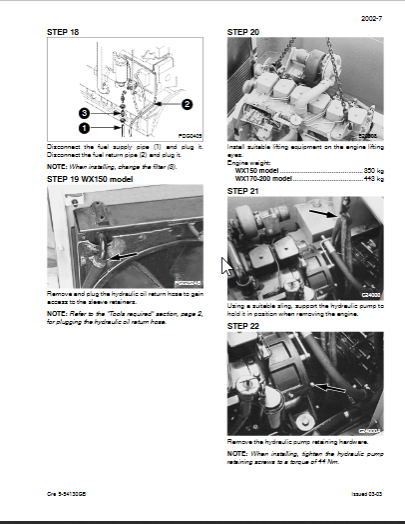

2 MOTOR Remoção e instalação do motor 20029-54130GB
Remoção e instalação do motor WX150 : CGG0228401, WX170 : CGG0232601, WX200 : CGG0231801 , WX200M : CGG023330120029-88230GB Radiador e radiador de óleo 20039-53720GB
Especificações do motor 2401*
* Cabeçote do cilindro e conjunto de válvulas 2415*
*Bloco do motor 2425* *Circuito de lubrificação 2445*
*Circuito de arrefecimento 2455* *Turbocompressor2465*
*Análise de falhas do turbocompressor2565*
*3 SISTEMA DE COMBUSTÍVELCircuito de combustível e filtro 3410*
*Bomba injetora CAV 3411* *Bomba injetora BOSCH 3412*
*Injetor de combustível 3412*
*Bomba injetora BOSCH ANEROID3416*
*4 SISTEMA ELÉTRICOEsquemas elétricos 4001
*Sistema eletrônico e solução de problemas 4002
*Motor de partida 40037-58691GBAlternador 40047-58701GB
5 TRANSPORTE RODANTE6SISTEMA DE TRANSMISSÃO
Redutor e freio de giro Trasmital 705T260037-80671GB
Redutor e freio de giro Trasmital 757T260037-84141GB
Eixo dianteiro e freio de serviço - eixo CARRARO 638LD e 638FR 60049-53250GB
Eixo dianteiro e freio de serviço - eixo CARRARO 652FR 60049-53260GB
Eixo traseiro e freio de serviço - eixo CARRARO 852FR60059-53270GB
Eixo traseiro e freio de serviço - eixo CARRARO Eixo 838LD e 838FR 60059-53290GB
Caixa de câmbio e freio de estacionamento 60087-80701GBRodas duplas 60209-53300GB7
HIDRÁULICO DO CARRIER RODANTEMotor hidráulico de deslocamento 70037-80731GB
Válvula de controle de uma peça para deslocamento, estabilizadores e lâmina 70319-53620GBVálvula de controle de duas seções para deslocamento, estabilizadores e lâmina 70317-84151GB
Cilindros para direção, estabilizadores, lâmina 70807-79180GBCilindros para direção, estabilizadores, lâmina 70807-79180GBCilindros para direção, estabilizadores, lâmina 70807-79180GB (WX150-WX170)70809-53440GB*
Consulte o Conjunto Esquemático WX150, WX170, WX200* * Consulte o Manual de Serviço do motor
Cre 9-53961GB
Emitido em 03-03DIVISÃO/SEÇÕESNº DA SEÇÃONº DE REFERÊNCIA8ESTRUTURA SUPERIOR HIDRÁULICA
Inspeções, ajustes e esquemas hidráulicos (Escavadeiras de rodas)8001
*Giratório hidráulico 80117-80801GBBomba hidráulica de alta pressão (WX170 - WX200) 80209-54020GB
Bomba hidráulica de alta pressão e giro (WX150) 80209-54030GB
Bomba hidráulica de giro de 28 cc, fluxo fixo (WX170) 80217-27101GB
Bomba hidráulica de giro de 45 cc, fluxo variável (WX200) 80217-79221GB
Válvula de controle de acessório MARREL 80317-80822GBControle de acessório REXROTH
Páginas 738
Idioma Inglês
|
